لوپ آنالوگ دو چشم یاکسون YAXUN AK37 با بزرگ‌نمایی 50 برابر مناسب تعمیرات گوشی موبایل

لوپ AK37 – در تعمیرات سخت افزاری بردهای الکترونیکی مانند بردهای گوشی موبایل لازم است که مسیرهای اتصال بین قطعات به طور کامل و دقیق بررسی شود . همچنین تسلط کافی بر قطعاتی مانند آی سی و خازن ضروری است . به این منظور تعمیر کاران از میکروسکوپ هایی به نام لوپ برای دیدن تصویر بزرگ تر و واضح تر استفاده می کنند . چشم های تعمیرکار بر روی دوچشمی آنالوگ تعبیه شده در هد لوپ قرار می گیرد تا بتواند تصویر بزرگ نمایی شده را به راحتی ببیند .

در ساختن لوپ ها دو نوع عدسی به کار می رود : دو عدد عدسی چشمی درون دو چشمی آنالوگ و یک عدسی شیئی بالای برد الکترونیکی و یا هر جسمی که می خواهیم آن را با بزرگ نمایی مشاهده کنیم . فاصله عمودی بین عدسی شیئی و جسم که برروی پایه میکروسکوپ قرار گرفته ، فاصله کاری نامیده می شود . عدسی شیئی از جسم مورد نظر تصویری وارونه و بزرگ تر تشکیل می دهد و به عدسی چشمی می فرستد . عدسی چشمی این تصویر را دوباره بزرگ تر می کند و به صورت مستقیم تشکیل می دهد و به کاربر ارائه می دهد .

انواع میکروسکوپ های تعمیر موبایل

میکروسکوپ ها در انواع تک چشم ، دو چشم و سه چشم در بازار موجود هستند . میکروسکوپ های تک چشم ، یک خروجی تصویر آنالوگ دارند که چشم کاربر روی آن قرار می گیرد . میکروسکوپ های دو چشم و سه چشم هر کدام دو خروجی تصویر برای چشم کاربر دارند با این تفاوت که میکروسکوپ های سه چشم ، یک خروجی سوم برای اتصال دوربین دارند که با کابل HDMI به مانیتور متصل می شود . در این میکروسکوپ هر دو چشم خروجی یک تصویر را نشان می دهند . وجود دو عدد چشمی باعث ایجاد کیفیت بهتر تصویر می گردد .

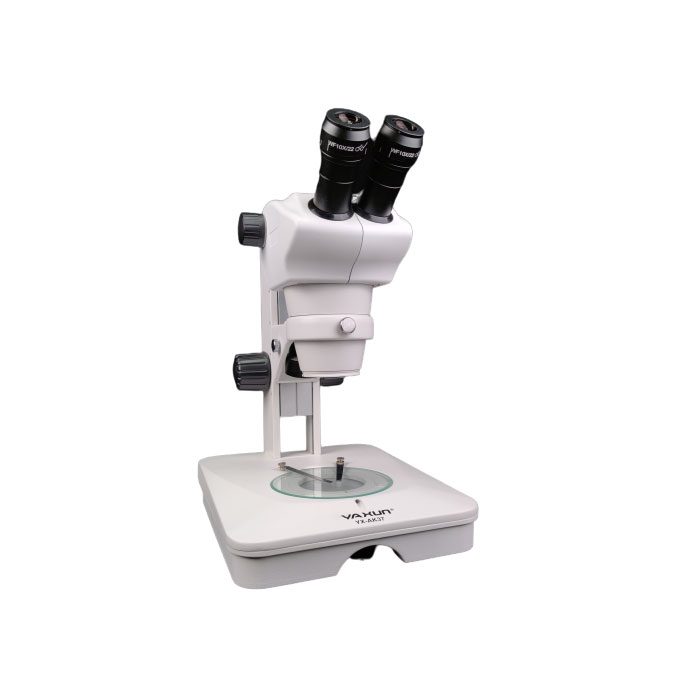

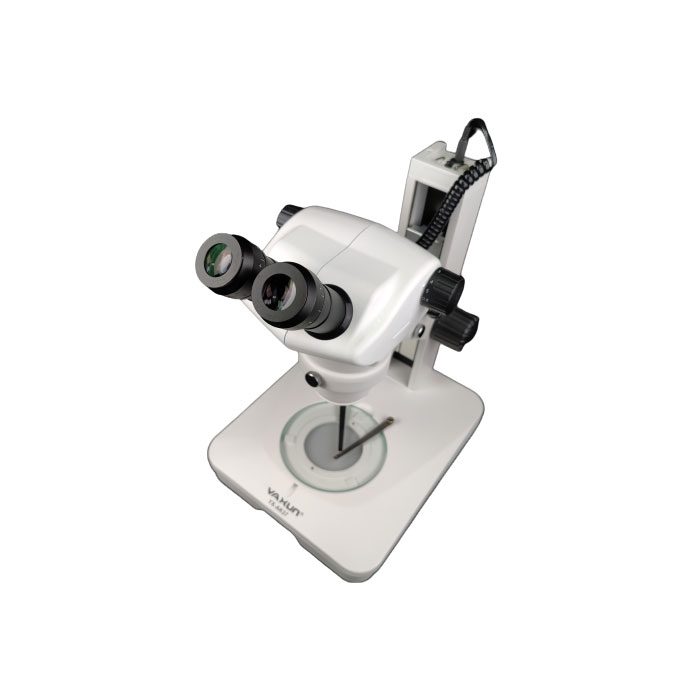

لوپ یاکسون AK37

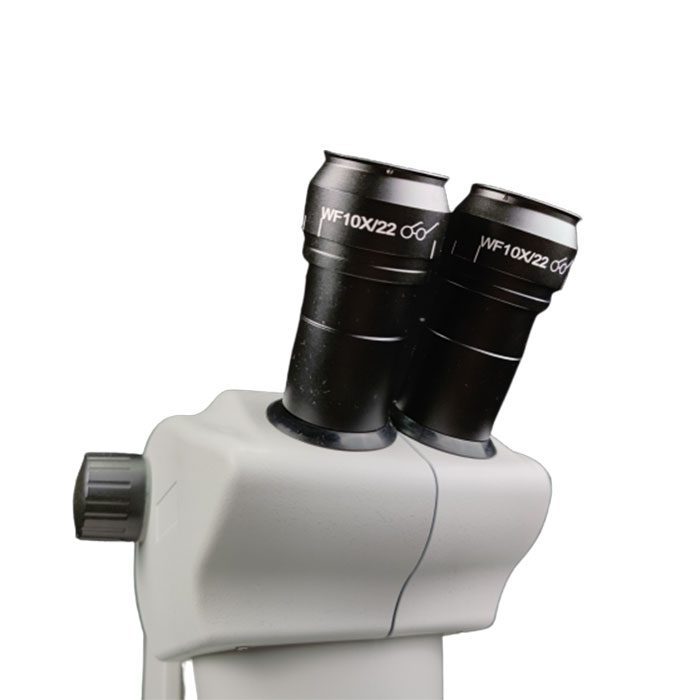

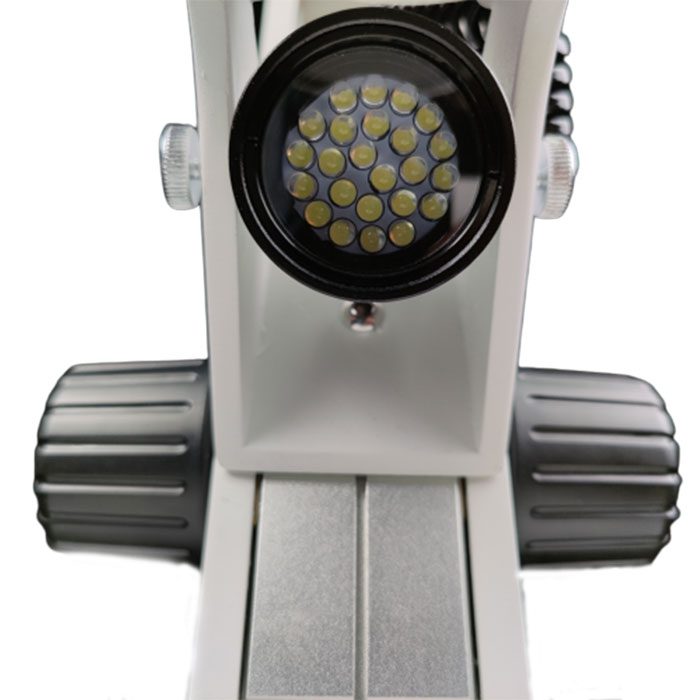

لوپ AK-37 یکی از با کیفیت ترین لوپ های آنالوگ دو چشم است که کمپانی یاکسون به بازار ارائه کرده است . این لوپ ها مناسب فضاهای کاری کم و میز کارهای کوچک ‌می‌باشند . در دوچشمی آنالوگ این لوپ دو عدسی چشمی WF 10X/22 قرار گرفته اند . با تقسیم 22 بر روی 10 عدد 2.2 به دست می آید که نشان دهنده پهنای دید است به این معنی که می توان جسم به ابعاد 2.2 سانتی متر را با بزرگ نمایی 10 برابر مشاهده کرد . این لوپ بزرگنمایی 50 برابر دارد که از ویژگی های مهم این. چراغ تعبیه شده در این لوپ باعث می شود تعمیرکار بتواند در چشمی ها تصویر شفاف‌تر و واضح‌تری ببیند.

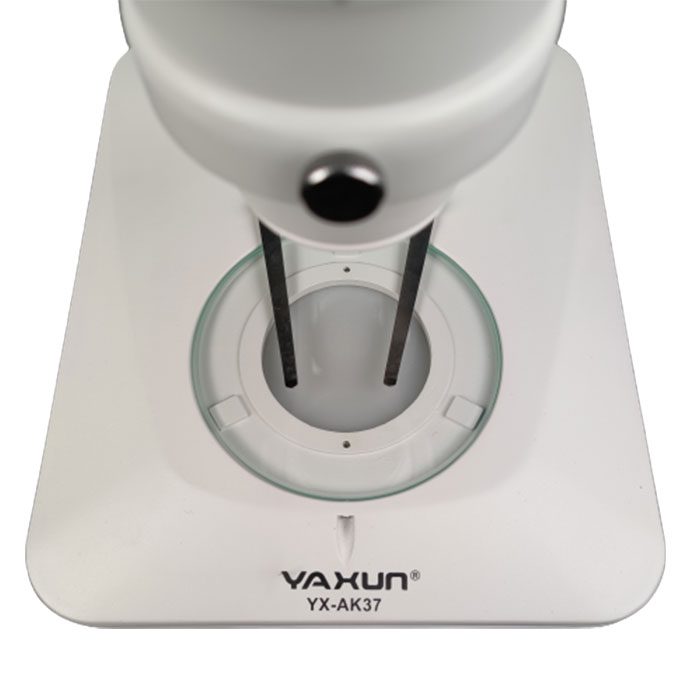

در قسمت پایه و محل کار این لوپ دو گیره وجود دارد که می‌توانید قطعات را نگه دارید که به شما کمک می‌کند تا کار خود را راحت تر انجام دهید. با داشتن فاصله کاری مناسب در قسمت زیر لوپ می‌توانید به راحتی اقدام به تعمیر کنید و دقت کارتان هم بالاتر می‌رود.

مشخصات لوپ AK37 :
