دانگل wuxinji مناسب نقشه خوانی و مسیر یابی روی برد گوشی های موبایل

شناسه محصول: 104003007

قیمت: ۱,۱۴۴,۵۰۰ تومان

از شما بابت همکاری متشکریم... آیا از قیمت های ما رضایت دارید؟
خرید محصول

دانگل wuxinji – دانگل نقشه خوانی ابزاری فوق العاده کارآمد برای تعمیرکاران سخت افزار است، و از آن برای نقشه خوانی و مسیریابی روی برد گوشی استفاده می شود.

این دانگل مشابه دانگل ZXW است.

قابلیت ها دانگل نقشه خوانی :

  • بهترین ابزار برای شماتیک و مسیریابی روی برد گوشی های موبایل است.
  • یکی از جامع و کامل ترین ابزار مربوط به نقشه و پیدا کردن پین اوت های مسیر است معرفی کامل قطعات و دیاگرام کامل برد می باشد
  • دارای نقشه های شرکتی و دیتاشیت آی سی می باشد.
  • نمودارها و شماتیک قطعات آیفون و آیپد، ( برای آیفون 4/5/6/7/8 / X )
  • دسترسی به DWG

برند های ساپورت شده توسط دانگل wuxinji :

  • iphone
  • iPad
  • OPPO
  • VIVO
  • سامسونگ
  • شیائومی



در حوزه تعمیرات موبایل و در بخش سخت افزار آن، برای تعمیر قسمت های مختلف یک تلفن همراه می بایست، به نقشه قطعات گوشی واقف بود. یکی از ابزارهایی که در این زمینه به تعمیرکاران تلفن همراه کمک می کند، باکس ها و دانگل های نقشه خوانی هستند. به این ترتیب یک تکنسین تعمیر موبایل، با در دست داشتن این نقشه ها می تواند، به خوبی قسمت آسیب دیده را شناسایی کند.



معرفی دانگل wuxinji

دانگل wuxinji یکی از قوی ترین ابزارهای نقشه خوانی می باشد. این ابزار برای گوشی های آیفون و دستگاه های آیپد و همین طور گوشی های شیائومی، سامسونگ، اوپو و ویوو مورد استفاده می باشد. این دانگل مشابه دانگل نقشه خوانی zxw بوده اما به مراتب کارایی بیشتری دارد.

در این ابزار با در اختیار داشتن نقشه شماتیک می توانید اطلاعاتی زیادی در خصوص سایر قسمت های گوشی و ایپد از جمله برد دستگاه به دست آورید. به طور کلی اطلاعات این دانگل شامل سه بخش است:

  • بیت مپ (bitmap)
  • شماتیک (schematic)
  • نمودار (diagram)



دانگل wuxinji

کاربرد دانگل wuxinji در تعمیرات موبایل

در خصوص کاربرد این دانگل باید گفت که مجموعه ای از نقشه های کاربردی را شامل می شود که برای عیب یابی از گوشی های مختلف به کمک تعمیرکاران می آید. به این صورت که با ارائه نقشه های پوینت مپ، نقشه های PADS، نقشه های مادربرد، نقشه های شماتیک، نمودارهای بلوکی، دانش اولیه و برنامه های تعمیر و نگهداری و سایر منابع، عیب یابی از دستگاه را سریع و راحتر می کند.



ویژگی های دانگل

در ادامه بحث معرفی دانگل wuxinji به بررسی ویژگی های این ابزار می پردازیم.

  • دارای دیاگرام و نقشه مادربرد برندهای مختلف تلفن همراه
  • دارای دیاگرام (نمودار) برد مدار
  • دارای نمودار برد مدار چاپی (PCB) برای گوشی های آیفون، سامسونگ و شیائومی و همین طور آیپد
  • این دانگل دارای نقشه های شماتیک قطعات گوشی آیفون 4، 5، 6، 7، 8 و آیفون X بوده به همراه دیتاشیت آی سی
  • دارای نقشه جدا کردن پیچ
  • نمایش نام اتصال لحیم و همین طور جستجوی اتصال لحیم
  • دارای بیت مپ آیفون آیفون 7SP و آیفون 8
  • دارای نقشه مادربرد آیفون 7 پلاس برای نسخه Intel و نسخه high pass
  • دارای نمودار رنگی اجزای مادربرد برای گوشی های آیفون 7 پلاس، 7SP و آیفون 8



دسترسی به فایل ها DWG

یکی از قابلیت های ویژه دانگل wuxinji است که به فرمت DWG دسترسی دارد که در واقع فرمت فایل خروجی از نرم افزارهای مختلف بوده که معروف ترین آن ها اتوکد می باشد. دسترسی DWG برای گوشی های آیفون، سامسونگ و شیائومی، کلید FingerPrint و قسمت های سوراخ پیچ (Screw Hole) امکان پذیر است.

این دانگل دارای نقشه بیت مپ (bitmap) آیفون 7S است که به صورت لایه DWG می باشد.



نمودار رنگی مادربرد در دانگل

این دانگل دارای دیاگرام (Diagrams) یا به عبارتی دیگر نمودار رنگی مادر برد است که برای موارد زیر موجود می باشد.

  • گوشی های آیفون و آیپد
  • مدار برد بدون چیپ (chip) آیفون
  • آیپد نسخه 3G به نسخه WiFi
  • گوشی های سامسونگ
  • جدا کردن (Disassembling) پیچ ها
  • پردازنده CPU به صورت تصویر با کیفیت بالا برای تمامی سری های آیفون

آشنایی با اکانت یک ساله WUXINJI

برای آنکه بتوانید از امکانات برنامه استفاده کنید، می بایست اکانت فعال ساز آن را تهیه کنید. این اکانت یک ساله بوده و می توان یک کاربر قدیمی و یک کاربر جدید از آن به مدت یک سال استفاده کند.



اکانت یک ساله دانگل WUXINJI



آموزش نصب نرم افزار دانگل wuxinji

در ادامه بحث معرفی دانگل wuxinji این بخش به آموزش نصب نرم افزار پرداختیم. پس مرحله به مرحله موارد زیر را دنبال کنید.

  • در ابتدا می توانید فایل این نرم افزار را در اینجا دانلود کنید.
  • برای نصب نرم افزار حتماً آنتی ویروس خود را غیر فعال کنید.
  • بر روی فایل نصبی برنامه کلیک کرده تا فرآیند نصب آغاز شود.
  • در این مرحله یک پنجره باز می شود که به زبان چینی می باشد، بنابراین از کادر این بخش گزینه English را انتخاب کرده و ok کنید.
  • در پنجره بعدی گزینه NEXT را بزنید، در پنجره دیگر، گزینه I agree را بزنید.
  • مرحله بعد پنجره اول و دوم گزینه NEXT را انتخاب کرده و سپس گزینه install را بزنید.
  • بعد از اینکه برنامه نصب شد، پنجره ای باز می شود که در کادر سمت چپ گزینه international را زده و در پنجره سمت چپ بخش language زبان English را انتخاب کنید. در این بخش گزینه هایی همچون زبان ترکی استانبولی هم وجود دارد.

فعال کردن برنامه

اکنون می بایست برنامه را فعال کرده تا از امکانات آن استفاده کنید.

  • در همین کادر در قسمت بالا بر روی گزینه register کلیک کنید.
  • در این بخش پنجره registration of members باز می شود.
  • در کارد mobile/ email یا شماره تلفن و یا آدرس ایمیل خود را وارد کنید.
  • در کادر password و re – enter password یک رمز و سپس تکرار آن را وارد نمایید.
  • در بخش name نام خود و در بخش address نیز به طور کلی یک آدرس مانند نام خیابان را وارد نمایید.
  • اکنون در کارد verification code ، یک کادر آبی رنگ به نام Acquire code وجود دارد بر روی آن کلیک کنید. سپس به مدت 300 ثانیه فرصت دارید، تا کد فعالسازی را از اکانت فعال سازی که تهیه کرده اید، وارد نمایید و در نهایت گزینه registration را کلیک کنید. به این ترتیب ثبت نام شما انجام شده و صفحه اصلی برنامه نمایان می شود.



نرم افزار دانگل wuxinji

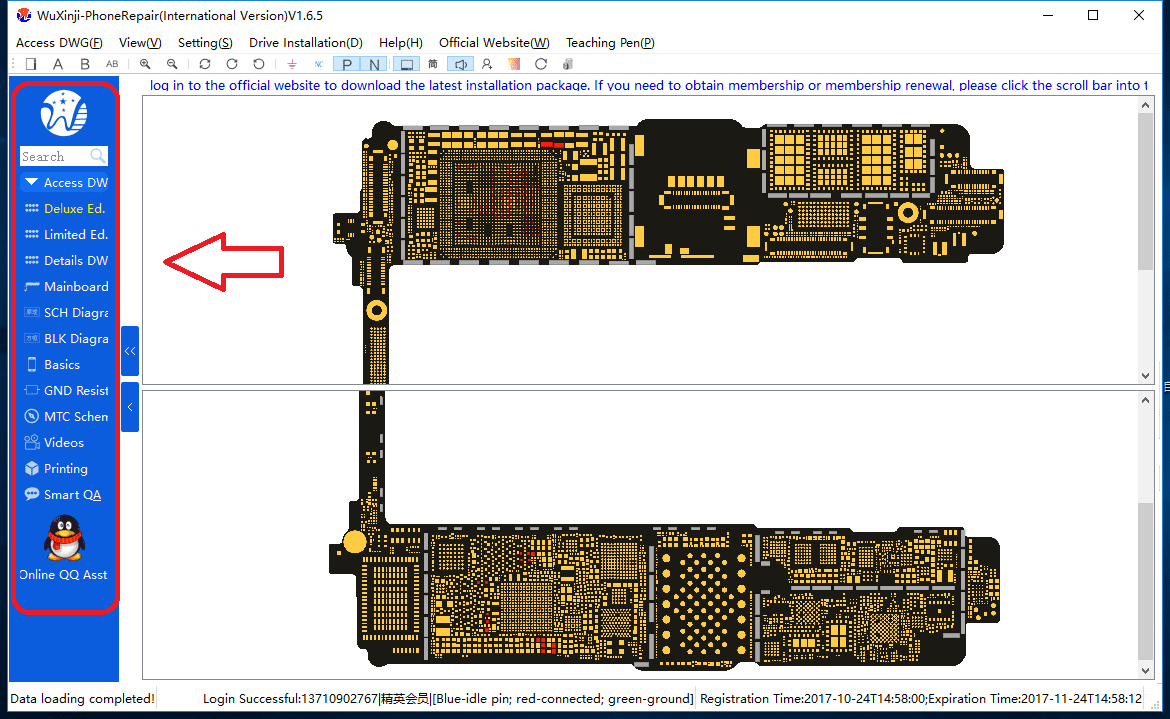

آشنایی با Navigation bar نرم افزار

زمانی که برنامه را نصب کرده و وارد محیط برنامه شدید؛ در قسمت سمت چک یک نوار آبی مشاهده می شود. در این نوار، لیست کاملی از عملکرد تمامی ماژول ها (modules) نمایش داده شده است. برای ورود به هر بخش می باید بر روی ماژول مربوط به آن کلیک کنید. با کلیک بر روی هر بخش می توانید به سطوح کاربری مختلف وارد شوید.



بررسی شرح عملکرد ماژول ها (modules)

در این قسمت تمامی ماژول هایی که در نوار آبی سمت چپ نرم افزار قرار دارد را معرفی کرده و شرح عملکرد آن را توضیح دادیم.

Point map

شامل طیف کامل bitmap و جدول رنگی مادربرد برای آیفون، آیپد و سامسونگ است.

Deluxe Edition

در این بخش بیت مپ ها و عکس رنگی مادربرد با کیفیت HD وجود دارد.

Lite

در این قسمت نسخه ساده شده پوینت مپ وجود دارد که به طور مداوم آپدیت می شود.

Fine map

فایل های ترسیمی سری های تلفن همراه در این بخش قرار دارد که به صورت DWG می باشد.

Motherboard map

در این بخش شما عکس دقیق از اجزای مادر برد سری گوشی های مختلف قرار داده شده است.

Schematic diagram

در این بخش برای آیفون، آیپد، گوشی های سامسونگ و سایر مدل ها، نقشه های جزئیات نقشه اورجینال و اجزای نقشه distribution وجود دارد. البته باید گفت که سایر مدل های تلفن همراه نیز به آن اضافه خواهد شد.

Block diagram

در این بخش مجموعه کامل مدار سری های مختلف گوشی قرار دارد؛ که شامل : مدار بوت، مدار هدست، مدار ارسال، مدار سیم کارت، مدار بلوتوث، شارژر و وای فای و… می باشد.

Basic knowledge

در این قسمت از نرم افزار آموزش هایی برای استفاده از محیط برنامه و دانش اولیه از تلفن های همراه، ارائه شده است. این آموزش ها در خصوص دانش اجزای گوشی، دانش ابزار تعمیر تلفن های همراه، اساس کار تلفن همراه، مدارها، باند سیگنال و اطلاعات دستگاه های اپل می باشد.

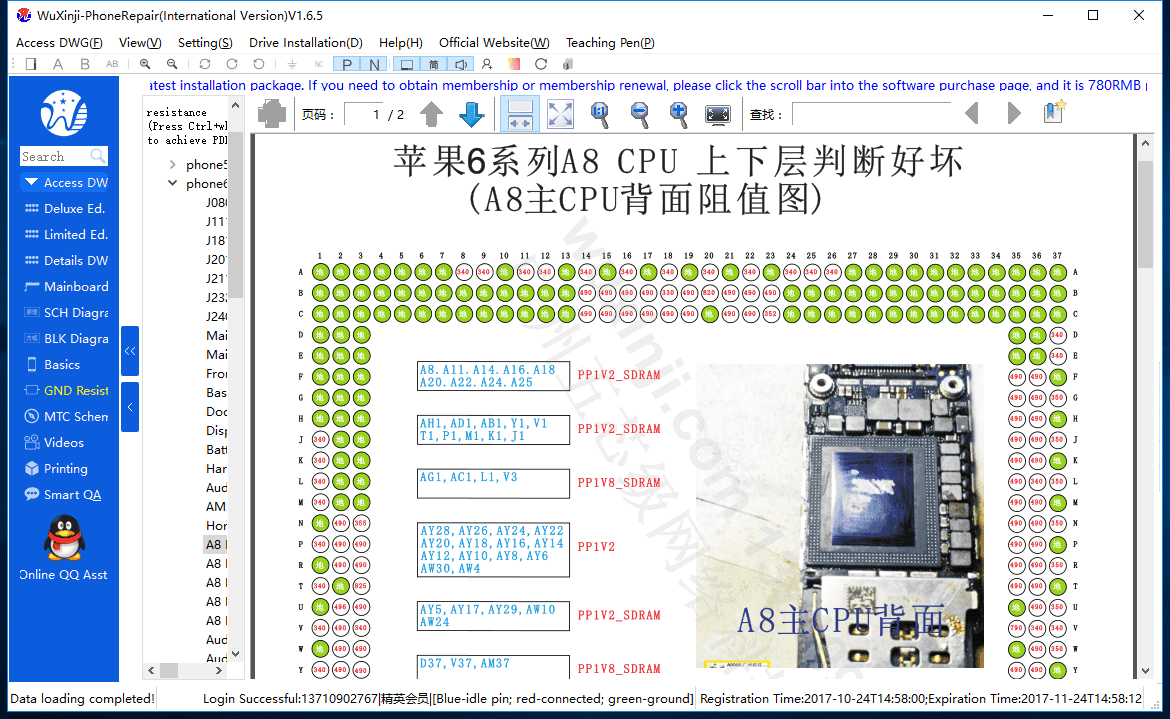

Resistance to ground

در این بخش برای گوشی های آیفون و آیپد، تمام محدوده های مقاومت نقشه ارائه شده است. شما می توانید در این قسمت می توانید در خصوص مدل های مربوطه بخش تاچ، صفحه نمایش، دوربین جلو، سوکت tail ، تاچ foot map، صدا، قدرت ارتباط، چیپ بیس باند، قدرت بیس باند و…

Maintenance program

در این بخش می توانید نمونه های مختلف تعمیر دستگاه های مختلف وجود دارد. در این بخش می توانید نمونه های تعمیر بی اساس، ارور های 53,56 و…

Smart Q & A

در این بخش برای رفع سریع مشکلات رایج می توانید سوالات خود را بپرسید. به این ترتیب که در کادر ورودی محتوای مورد نظر را وارد کنید تا سیستم به طور خودکار به شما پاسخ دهد. بخش کتابخانه این قسمت به طور مداوم به روزرسانی می شود.

Super member

این قسمت برای مدیران داخلی (internal administrators) می باشد.

Online QQ Assistant

این قسمت بخش خدمات به مشتری های وی چت (WeChat) و QQاست. در این بخش می توانید با اسکن کد دو بعدی با امکانات بیشتری روبرو شوید.



محیط نرم افزار دانگل wuxinji

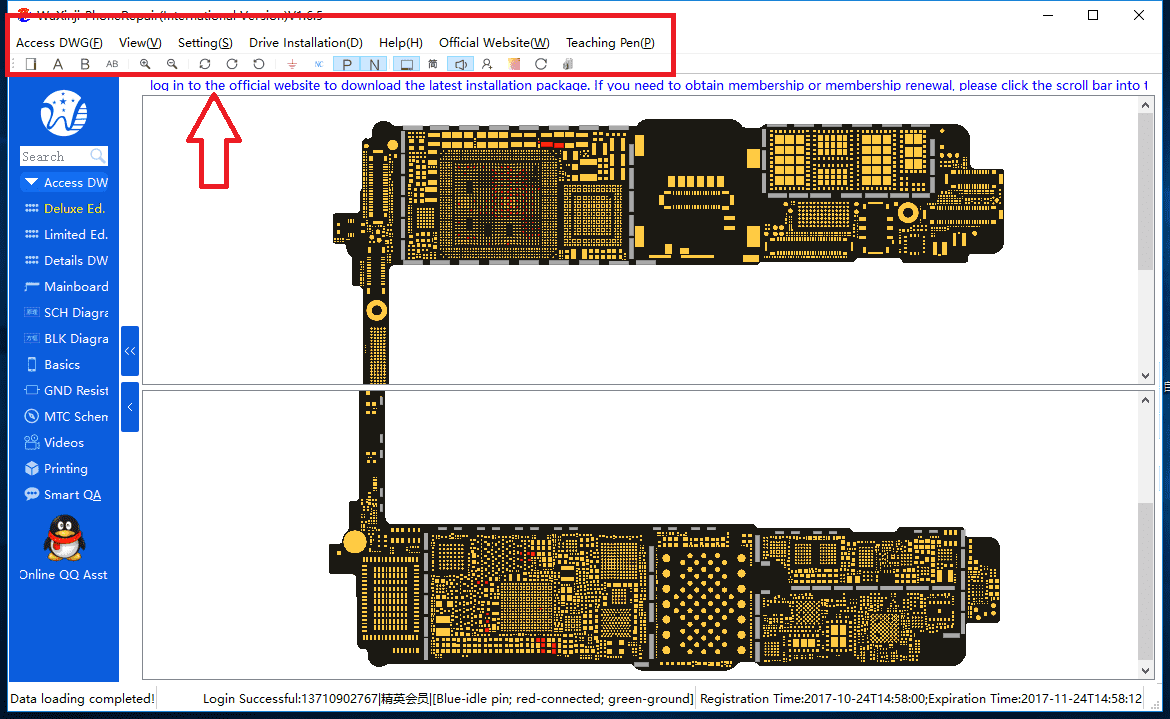

آشنایی با Menu bar نرم افزار

در بالای نرم افزار یک نوار منو وجود دارد که در آن گزینه هایی همچون تنظیمات و بیت مپ موجود است. در این بخش هر یک از گزینه های این نوار را شرح داده ایم.

Bitmap

اولین بخش منو بوده و شرح عملکرد آن را در بخش navigation bar توضیح داده ایم.

View

این قسمت مربوط به تصاویر نمایش داده شده در محیط نرم افزار است و گزینه هایی همچون بزگنمایی بر روی نقشه ها، چرخش، به پایین آوردن، نام اجزا و نام محل اتصال لحیم وجود دارد.

Settings

این قسمت تنظیمات بوده و شامل گزینه های زیر است.

  • point bitmap : می توانید بر روی نسخه اجزای مختلف سوئیچ شوید.
  • open sound: که در حالت پیش فرض صدا باز می باشد.
  • switch user: می توان از این گزینه از برنامه خارج شده و دوباره log in شوید.
  • color definition: برای تغییر رنگ بوده و می توانید رنگ های پیش فرض را تغییر دهید.
  • check update: در صورتی که نسخه جدیدی برای نرم افزار ارائه شود می توانید از این قسمت به روز رسانی کنید.
  • clear cache: زمانی که برای اولین بار برنامه را باز می کنید به مدت 2 الی 3 ثانیه طول می کشد تا داده ها نمایش داده شوند. به این ترتیب بخشی از این اطلاعات در محل حافظه پنهان برنامه ذخیره می شود و در دفعات بعدی سرعت اجرای برنامه بیشتر می شود. در صورتی که گزینه Clear Cache را کلیک کنید، این اطلاعات پاک می شود.
help

در صورتی که در روند کار با نرم افزار مشکلی داشته باشید در قسمت help می توانید مطرح کنید. این قسمت به طور مداوم به روز رسانی می شود. این بخش شامل دو مورد است.

  • novice tutorial: شامل آموزش ها ابتدایی استفاده از نرم افزار است.
  • use video : این بخش شامل ویدیو های ابتدایی برای استفاده از نرم افزار است.
official website

در این بخش می توانید به وب سایت رسمی برنامه رفته و نسخه های جدید را دانلود کنید. همچنین سایر اطلاعات از این برنامه نیز در این وب سایت قرار دارد.



محیط نرم افزار دانگل wuxinji

مشخصات
